（1）項目概況

項目名稱：某脫硫廢水零排放項目
項目地址：新疆石河子市
應用領域：熱電行業
設計工藝：廢水-三聯箱-軟化系統-納濾分鹽-高壓濃縮-蒸發結晶
設計規模：32T/H

（2）項目背景

新疆天富熱電股份有限公司南熱電具有2×300MW+2×125MW發電機組，公司為實現脫硫廢水零排放，需新增脫硫廢水零排放裝置。

（3）解決方案

本系統中采用多種工藝組合，包含有三聯箱除重金屬技術，化學軟化結合膜過濾技術，納濾膜分鹽技術，超高壓膜濃縮技術，純水反滲透膜技術，MVR蒸發制鹽技術。采用組合工藝包將脫硫廢水中的硫酸鈣作為石膏副產物、氯化鈉作為副產工業鹽、純水補充電廠除鹽水系統，達到廢水零排放及資源回收的目的。

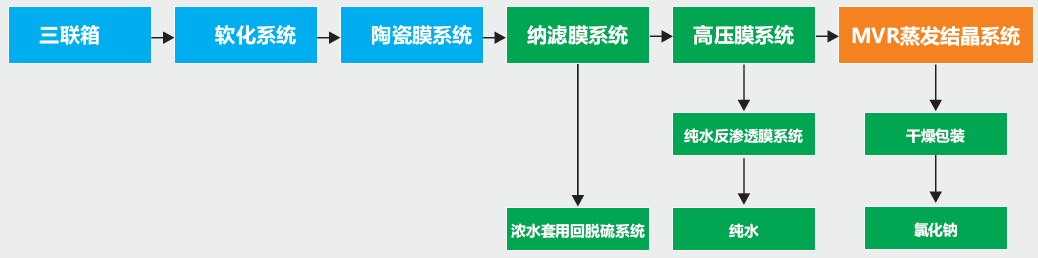

（4）工藝流程

（5）工藝描述

脫硫廢水中主要含有大量的懸浮物、鈣離子、鎂離子、硫酸根、氯離子及重金屬離子等，首先采用廢水中和、重金屬沉淀、絮凝反應、濃縮沉淀+陶瓷膜過濾工藝去除懸浮物、鈣、鎂及重金屬，再通過納濾膜進行一價鹽（氯化物）和二級鹽（硫酸鹽）的分離，氯化物透過納濾膜系統，而硫酸鹽會被納濾膜截留下來，硫酸鹽溶液返回脫硫系統與鈣反應生成硫酸鈣副產品，較純凈的氯化物進入高壓反滲透膜濃縮+MVR蒸發結晶+干燥后產出工業鹽。反滲透產水及MVR產水進入純水反滲透膜制備純水回用。

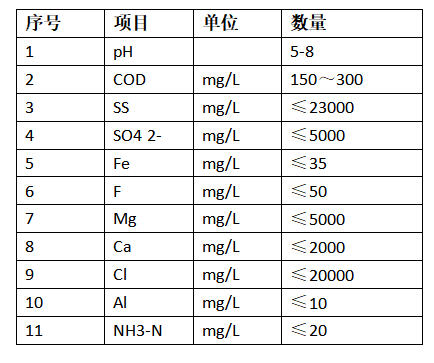

（6）設計系統進水（脫硫廢水）水質

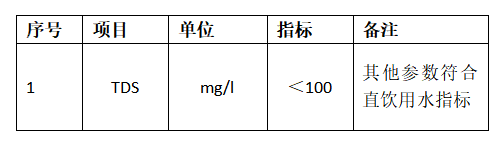

（7）設計系統出水水質

（8）項目意義

實現了脫硫廢水零排放的要求。
采用膜濃縮+MVR蒸發工藝，具有節能，穩定，效率高的特點。
納濾分鹽法制備副產工業鹽，對氯化鈉有效的資源化利用，相對于產出混鹽，具有更明顯的優勢。
該項目的實施，為電廠濕法脫硫廢水的零排放及資源化起到了很好的示范作用。

膜系統

軟化系統

蒸發結晶系統

干燥包裝系統
